CGB蓄电池检测仪放电测试参数如何设置

1、标称容量：依据蓄电池标称容量。如：200AH

2、小时率：根据标称容量计算放电电流，有10C、5C、3C、自定义四个选项。注：如果选择前三项，则放电电流与放电时间将自动生成，无需更改。而自定义则需要自行计算得出

3、电压低限：整组电池放电截止总电压，一般计算公式由：电压低限=单体低限*单体节数。如：432V

4、单体低限：加水电池为10.5V，免加水电池为10.8V。如：10.80V

5、放电电流：标称容量/4—标称容量/12。如：20A

6、放电时间：4小时—12小时 如：10H00M

7、放电容量：上限为电池标称容量。如：200AH

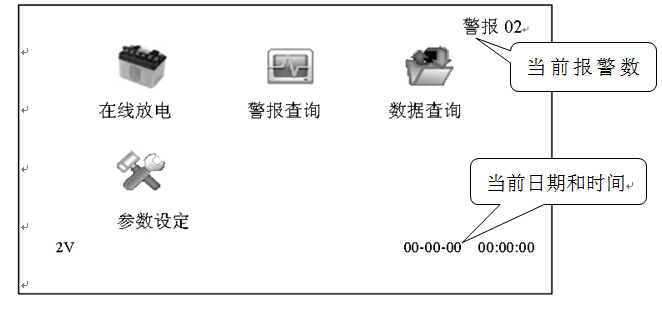

CGB蓄电池检测仪设置如下：以监测12V单体电池为例，开机进入主菜单

在主菜单中提供了以下功能:

1.放电：在主界面通过<↑><↓>键选择放电，按<确认>键进入放电参数

通过<↑><↓>键选择需要设置的参数，按<设置>键（此时可设参数反白）通过<←><→>键选择光标闪烁位置，再通过<↑><↓>键更改此位置的数值（注：电池类型和小时率通过<↑><↓>键选择设置）。设置完毕，按<设置>键退出反白状态并保存此次设置，按<确认>键出现如下对话框：

注：放电参数只有在反白情况下才可设置，只有在无任何反白参数时才可返回主界面。

按<返回>键返回主菜单，按<启动>键启动放电，进入放电监测界面。

注：当前单体为红色被选中单体，可通过<←><→>键选择其它单体。

出现以下任一种情况时：放电时间到、容量到、电池组保护电压到，单体电压低时将自动停止放电。

以时间到为例，当实际放电时间到达所设放电时间时将出现如下对话框：按<确认>或<返回>键将返回主界面。

在放电过程中如果想手动停机，即按<停止>键，出现如下对话框时按<确认>即可。

电压电流校准

在系统充放电、负载放电过程中，主机显示值与实际电压或电流偏差较大时,在线监测界面从键盘输入<设置>，当屏幕左下角出现’S’时，在3秒内输入<设置>将出现校准对话框，在此状态下,输入实际测量值（输入方法同参数设置）,则主机自动计算出显示值与测量值的误差值,并自动校正各项测量指标,按〈确认〉键保存。如果不输入任何值的话，则不校正（返回时不校正，电压电流值为零时不校正）。

单体校准

在任何情况下均可在监测单体界面从键盘输入<设置>，当屏目左下角出现’S’时，在3秒内输入<设置>将出现校准对话框，在此状态下，输入所要校准的单体序号后，输入实际测量值（输入方法同参数设置），则主机自动计算出显示值与测量值的误差值,并自动校正各项测量指标，按〈确认〉键保存。如果不输入任何值的话，则不校正（返回时不校正，单体电压值为零时不校正）。

运行

主机启动放电，出现放电监测界面后可按<返回>键返回主界面查询各参数，若想重新进入监测界面，请按3.数据查询所示方法进入实时数据查询。
